Робите ремонт у ванній, підключаєте пральну машину або бойлер, і електрик каже: «Тут треба ставити диф автомат». Ви киваєте, хоча не дуже розумієте про що мова. Потім виявляється, що це не просто автомат, а щось складніше і дорожче. Навіщо він потрібен і чи можна без нього обійтись?

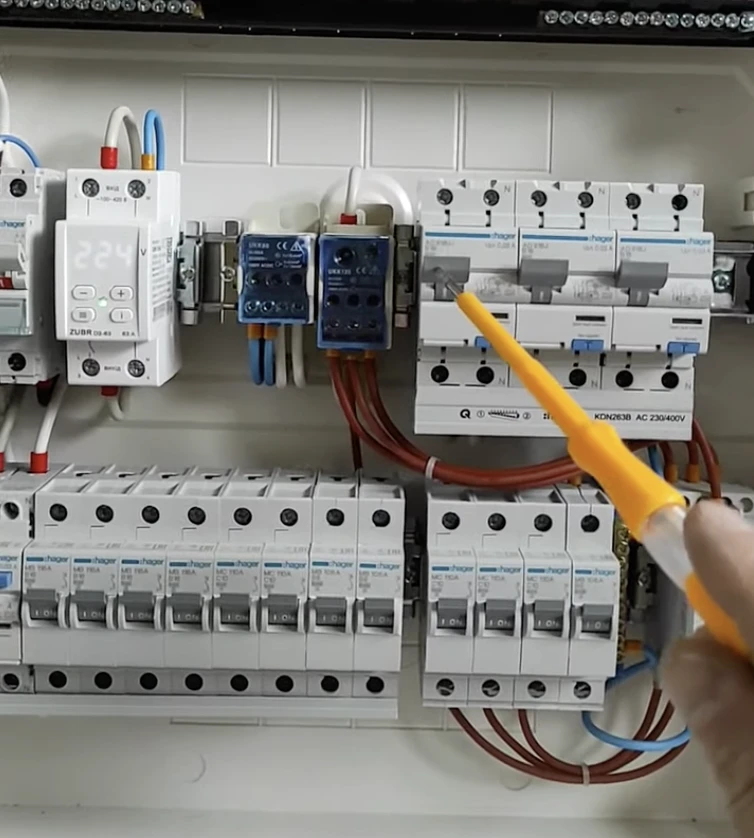

Якщо коротко: диф автомат на 16А — це комбінований захисний пристрій, який одночасно захищає від перевантаження, короткого замикання і витоку струму. Він обов’язковий для приміщень з підвищеною вологістю (ванна, кухня) та для окремих потужних приладів. Наприклад, диференційний автомат Hager ADA966D на 16А — це надійний пристрій з чутливістю 30мА, який захистить вас від ураження струмом навіть при пошкодженні ізоляції приладу.
Давайте розберемося детальніше: що таке диф автомат, чому саме 16А, і чому він важливіший за звичайний автомат.
Що таке диф автомат і чим він відрізняється від звичайного
Диференційний автомат (скорочено «диф автомат» або АВДТ) — це два пристрої в одному корпусі: звичайний автоматичний вимикач + УЗО (пристрій захисного відключення).
Звичайний автомат захищає від:
- Перевантаження (коли через провід йде занадто великий струм)
- Короткого замикання (коли фаза і нуль з’єднуються напряму)
Але він НЕ захищає людину від ураження струмом. Якщо ви доторкнетесь до пошкодженого проводу — струм піде через ваше тіло, а автомат навіть не спрацює, бо для нього 30-100 мА (смертельна доза для людини) — це нічого.
Диф автомат додатково захищає від:
- Витоку струму на корпус приладу (коли пошкоджена ізоляція)
- Ураження людини електричним струмом
- Пожежі через несправну проводку
Він постійно порівнює струм, який йде по фазному проводу, зі струмом, який повертається по нульовому. Якщо різниця більше 30 мА — миттєво відключає електрику. Це означає, що десь є витік, і треба шукати проблему.
Чому саме 16А і для чого він потрібен
Номінал 16А — це один з найпопулярніших в побутовій електриці. Він підходить для більшості розеток та приладів середньої потужності.
Що можна підключати через диф автомат 16А:
- Пральна машина (1500-2500 Вт)
- Посудомийна машина (1800-2500 Вт)
- Бойлер накопичувальний (1500-2000 Вт)
- Кондиціонер середньої потужності (до 2500 Вт)
- Мікрохвильовка (800-1500 Вт)
- Розетки у ванній кімнаті
- Розетки на кухні (окрім електроплити)
Розрахунок максимальної потужності:
16А × 220В = 3520 Вт (максимум)
Але завжди потрібен запас, тому реально можна навантажити до 3000 Вт. Це приблизно:
| Прилад | Споживання | Струм |
|---|---|---|
| Пральна машина | 2000 Вт | 9,1 А |
| Бойлер 50л | 1500 Вт | 6,8 А |
| Посудомийка | 2200 Вт | 10 А |
| Кондиціонер | 1800 Вт | 8,2 А |
| Мікрохвильовка | 1200 Вт | 5,5 А |
| Чайник | 2000 Вт | 9,1 А |
Як бачите, кожен прилад окремо вкладається в 16А. Але якщо одночасно увімкнути пральну машину і чайник — автомат може спрацювати.
Що означають цифри 30мА, тип А і 6кА
На корпусі диф автомата написано купу позначень. Розберемо найважливіші.
30 мА — струм витоку
Це чутливість пристрою. Якщо витік струму перевищить 30 міліампер — автомат миттєво відключиться. Саме 30мА — стандарт для житлових приміщень, бо це безпечно для людини (болюче, але не смертельно).
- 10 мА — дуже чутливі, для дитячих кімнат або ванн. Але можуть хибно спрацьовувати.
- 30 мА — золота середина для квартир і будинків.
- 100-300 мА — протипожежні, ставлять на вводі. Людину не захистять, але від пожежі — так.
Тип А — вид витоку
Є два основних типи диф автоматів:
- Тип AC — реагує на змінний струм витоку. Підходить для звичайних приладів (лампи, обігрівачі).
- Тип A — реагує на змінний і пульсуючий постійний струм. Обов’язковий для сучасної техніки з електронікою (пральні машини, бойлери, кондиціонери).
Практично вся сучасна техніка має імпульсні блоки живлення, тому потрібен саме тип А. Якщо поставите AC — він може не спрацювати при витоку.
6кА — відключаюча здатність
Показує максимальний струм короткого замикання, який автомат може вимкнути без руйнування. Для квартир достатньо 6кА, для приватних будинків іноді ставлять 10кА.
Диф автомат vs автомат + УЗО: що краще
Є два способи організувати захист:
Варіант 1: Диф автомат (АВДТ)
- ✅ Компактний — займає 2 модулі в щитку
- ✅ Простіше підключати — менше проводів
- ✅ Естетично виглядає
- ❌ Дорожчий (на 20-30%)
- ❌ Якщо ламається — міняти весь блок
- ❌ Складніше визначити причину спрацювання
Варіант 2: Автомат + окреме УЗО
- ✅ Дешевше загальна вартість
- ✅ Якщо ламається — міняєш тільки одну частину
- ✅ Легше діагностувати проблему
- ❌ Займає 3 модулі замість 2
- ❌ Більше проводів при підключенні
- ❌ Виглядає складніше
Для квартири, де місце в щитку обмежене — краще диф автомат. Для приватного будинку з великим щитком — можна автомат + УЗО.
Де обов’язково потрібен диф автомат
За нормами електробезпеки диф автомат (або УЗО) обов’язковий для:
- Розеток у ванній кімнаті та санвузлах
- Розеток на кухні (особливо біля мийки)
- Окремих ліній до потужних приладів (пральна машина, бойлер, посудомийка)
- Зовнішніх розеток (на балконі, терасі, в гаражі)
- Розеток у підвалі та інших вологих приміщеннях
Чому саме там? Вода — провідник струму. Якщо ви стоїте босоніж на мокрій підлозі у ванній і доторкнетесь до несправного приладу — струм піде через ваше тіло в землю. Без диф автомата це може закінчитись трагічно. З диф автоматом — він спрацює за 0,02-0,03 секунди, і ви відчуєте тільки легкий поштовх.

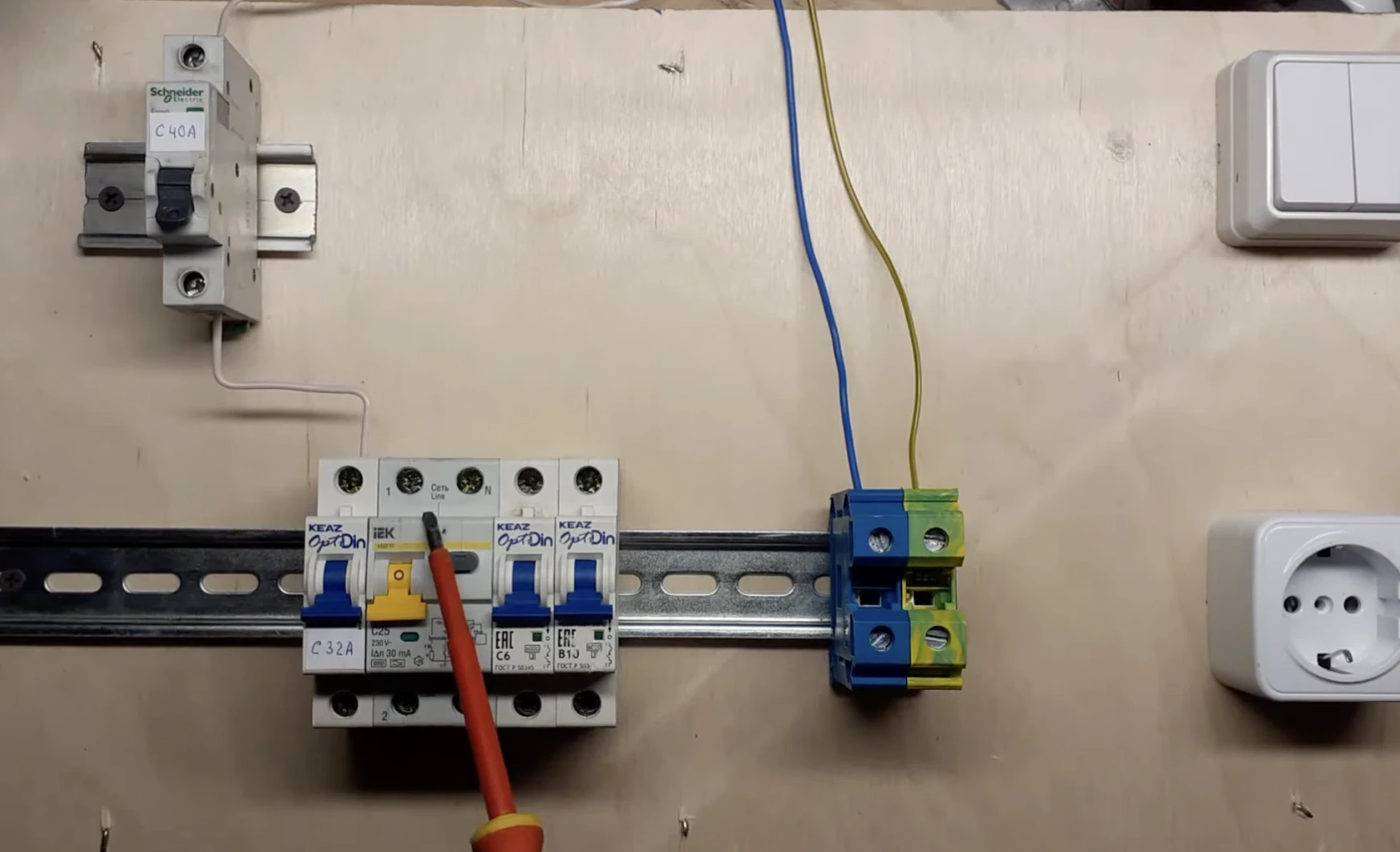

Як підключити диф автомат: покрокова інструкція
Якщо маєте базові навички роботи з електрикою — можна підключити самостійно. Якщо сумнівів — краще викликати електрика.
Інструменти:
- Індикаторна викрутка (перевірити відсутність напруги)
- Викрутка плоска і хрестова
- Кусачки та стриппер (зачистити проводи)
- Мультиметр (бажано)
Покроковий процес:
Крок 1: Повністю знеструмте щиток. Вимкніть вводний автомат, перевірте індикатором відсутність напруги.
Крок 2: Встановіть диф автомат на DIN-рейку. Він защібкується як звичайний автомат.
Крок 3: Зверніть увагу: диф автомат займає 2 модулі (ширше звичайного автомата).
Крок 4: Підключіть вхідні проводи (зверху):
- Фазу на клему з позначкою «1» або «L»
- Нуль на клему з позначкою «N»
Крок 5: Підключіть вихідні проводи (знизу):
- Фазу на нижню клему «2» або «L»
- Нуль на нижню клему «N»
Важливо: Не плутайте фазу і нуль! Діф автомат не запрацює правильно якщо переплутати.
Крок 6: Затягніть всі гвинти клем. Перевірте затяжку — злегка смикніть проводи.
Крок 7: Увімкніть вводний автомат, потім диф автомат.
Крок 8: ОБОВ’ЯЗКОВО перевірте роботу кнопкою «TEST». Натисніть її — автомат має відключитись. Якщо не відключився — він несправний або неправильно підключений.
Типові помилки при виборі та підключенні
Ось що найчастіше роблять неправильно:
- Ставлять диф автомат тільки на вводі — якщо він спрацює, знеструмиться вся квартира. Краще ставити окремі на групи.
- Економлять на типі А — купують дешевший AC, а потім дивуються чому він не спрацьовує на пральній машині.
- Підключають нуль після диф автомата до загальної нульової шини — так диф автомат буде постійно спрацьовувати. Нуль з диф автомата має йти тільки до свого навантаження.
- Не перевіряють кнопкою TEST після встановлення — а потім виявляється що захист не працює.
- Купують невідомі китайські бренди — економлять 200 гривень, а потім ці 200 гривень можуть коштувати життя.
- Переплутали фазу і нуль — диф автомат може або постійно спрацьовувати, або взагалі не працювати.
Порівняння характеристик популярних диф автоматів
| Характеристика | Для ванної/кухні | Для розеток | Протипожежний |
|---|---|---|---|
| Номінал | 16А або 20А | 16А | 40-63А |
| Струм витоку | 30 мА | 30 мА | 100-300 мА |
| Тип | A (обов’язково) | AC або A | AC |
| Призначення | Захист людини | Захист людини | Захист від пожежі |
| Ціна | 800-1200 грн | 700-1000 грн | 1500-2500 грн |
Чому диф автомати від Hager надійніші
На ринку безліч виробників, але не всі однаково якісні. Hager — німецький бренд з понад 70-річною історією, один з лідерів європейського ринку електротехніки.
Переваги Hager:
- Точність спрацювання — не буде хибних відключень
- Швидкість реакції — 0,02-0,03 секунди
- Надійність механізму — служать 20-30 років
- Компактність — 2 модулі замість 2,5-3 у конкурентів
- Сертифікація в Україні — офіційна гарантія
Широкий вибір диференційних автоматів різних номіналів можна знайти на Mobline — офіційні постачальники Hager в Україні, з гарантією та швидкою доставкою.
Чек-лист перед покупкою диф автомата
Переконайтесь перед замовленням:
- ✅ Ви знаєте для якого приладу чи групи розеток потрібен автомат
- ✅ Розрахували максимальне навантаження (для 16А — до 3000 Вт)
- ✅ Вибрали правильний тип (А для сучасної техніки)
- ✅ Струм витоку 30мА (для житлових приміщень)
- ✅ Перевірили переріз кабелю (для 16А — мінімум 2,5 мм²)
- ✅ Бренд надійний (Hager, Schneider, ABB, Legrand)
- ✅ Є місце в щитку (диф автомат займає 2 модулі)
Висновок
Диф автомат на 16А — це не просто модна примха електриків, а реальний захист вашого життя. Він коштує 800-1200 гривень, але ця сума несумірна з цінністю людського життя.
Головне запам’ятати:
- Диф автомат = автомат + УЗО в одному корпусі
- Обов’язковий для ванної, кухні та потужних приладів
- Для сучасної техніки потрібен тип А, а не AC
- Завжди перевіряйте кнопкою TEST після встановлення
Не економте на безпеці. Купуйте якісні диф автомати від перевірених виробників, правильно їх підключайте — і ваша електрика буде безпечною роками.
