Современная индустрия светодизайна диктует жесткие правила, где ключевую роль играет шинопровод, представляющий собой высокотехнологичный алюминиевый профиль с изолированными медными жилами внутри для передачи электроэнергии. Этот элемент перестал быть сугубо промышленным решением и прочно обосновался в жилых интерьерах, галереях и торговых залах благодаря своей невероятной мобильности. Глобальный рынок трековых систем, по оценкам аналитических агентств вроде Grand View Research, демонстрирует ежегодный рост более чем на 7% в год, что обусловлено стремлением к энергоэффективности и гибкости планировочных решений. Эксперты Международной ассоциации светодизайнеров (IALD) отмечают, что использование таких конструкций позволяет сократить расходы на монтаж электропроводки на 30–40% за счет исключения необходимости подвода отдельного кабеля к каждой точке свечения.
Архитектура однофазных систем и их бюджетная магия
Когда речь заходит о простоте и доступности, на сцену выходит однофазный стандарт, который считается золотой серединой для квартир и небольших студий. Внутри такого профиля скрыты всего две токопроводящие жилы — фаза и ноль, что означает одновременное включение или выключение абсолютно всех осветительных приборов, установленных на линии. По статистике профильных ритейлеров, именно на этот тип приходится около 65% всех розничных продаж в СНГ из-за гуманного ценника, начинающегося в среднем от 2 000 тенге за погонный метр. Известный интерьерный эксперт Келли Уистлер часто подчеркивает в своих лекциях, что однофазный трек — это идеальный инструмент для создания акцентного пятна в зоне кухни или гостиной, где не требуется сложная световая режиссура. Основное ограничение здесь заключается в суммарной мощности, которая обычно не должна превышать 3.5–4 кВт на одну линию питания, что, впрочем, с лихвой перекрывается использованием современных LED-технологий.
Трехфазный стандарт как ультимативное решение для профи
Для тех, кто не привык к компромиссам и управляет огромными пространствами, существует трехфазный шинопровод, обладающий четырьмя или пятью медными шинами. Главная фишка этой системы заключается в возможности распределения светильников на три независимые группы, которые управляются отдельными выключателями. Это позволяет легким движением руки менять атмосферу в помещении: например, оставить гореть только декоративную подсветку, выключив основное заливающее освещение. Технические специалисты компании Philips Lighting указывают на то, что трехфазные системы незаменимы в коммерческом секторе, так как они выдерживают нагрузку до 11 кВт и обеспечивают идеальный баланс фаз, исключая перекосы в электросети здания. Такие треки заметно массивнее и дороже, но их надежность и функционал оправдывают каждый потраченный тенге при освещении автосалонов или крупных выставочных центров.
Эволюция двухфазных решений и их место в нише
Двухфазные модели встречаются на рынке реже и часто являются проприетарными разработками отдельных брендов, стремящихся предложить функционал выше базового без усложнения трехфазной логики. Они позволяют разделить освещение на две зоны, что удобно для вытянутых коридоров или зонирования рабочих мест в офисах open-space. По данным отчетов ассоциации Lighting Europe, спрос на такие промежуточные решения постепенно вытесняется более универсальными магнитными системами, работающими на низком напряжении. Тем не менее, классический двухфазный вариант остается надежным выбором для тех, кто ищет баланс между ценой и возможностью базового сценария управления светом без внедрения систем «умного дома».
Технические нюансы и искусство монтажа
Выбирая качественный шинопровод для трековых светильников, необходимо обращать внимание на чистоту меди в проводниках и толщину алюминиевых стенок самого профиля. В коллекции серии TOP-LINE от IN HOME, например, используются коннекторы с усиленными контактными группами, что минимизирует риск искрения и перегрева при длительной эксплуатации. Современные тренды показывают, что 85% дизайнеров предпочитают встраиваемый монтаж в гипсокартон или натяжной потолок, чтобы скрыть корпус системы и оставить видимым только сам световой поток. Интересный факт от инженеров-электриков: использование гибких и угловых соединителей, таких как модели FC-W-TL или AC-B-TL, позволяет создавать на потолке сложные геометрические фигуры — от зигзагов до замкнутых контуров любой протяженности. Это превращает обычную систему освещения в полноценный арт-объект, способный радикально изменить визуальное восприятие пространства.
Сравнительные характеристики и стоимостные ориентиры систем
| Характеристика | Однофазный трек (220В) | Трехфазный трек (380В/220В) | Магнитный трек (48В) |
| Количество групп управления | 1 группа (все сразу) | До 3 независимых групп | Неограниченно (при Smart-управлении) |
| Максимальная нагрузка | До 3.5–4 кВт | До 11–12 кВт | Ограничена блоком питания (обычно до 200–300 Вт) |
| Сложность монтажа | Максимально простая (L + N) | Требует квалификации (L1, L2, L3 + N + PE) | Требует размещения блоков питания |
| Стоимость (ориентир) | От 2 000 ₸ за метр | От 7 000 ₸ за метр | От 12 000 ₸ за метр |
| Сфера применения | Квартиры, малый ритейл | ТЦ, музеи, большие офисы | Премиальные интерьеры, жилье |
| Вес погонного метра | Около 0.5–0.7 кг | Около 1.2–1.8 кг | Около 1.0–1.5 кг |
| Возможность диммирования | Да (общим диммером) | Да (пофазно или через DALI) | Да (индивидуально для каждой лампы) |
| Наличие аксессуаров | Огромный выбор (L, T, X-коннекторы) | Широкий выбор профессиональных узлов | Специализированные магнитные адаптеры |
Выбор комплектующих напрямую зависит от геометрии потолка и функциональных задач помещения. Ниже представлены три детальных сценария с расчетами, основанными на технических характеристиках продукции серии TOP-LINE от IN HOME и стандартах современной электротехники.
Сценарий №1: П-образная рабочая зона в современной кухне-гостиной
Для освещения кухонного гарнитура и прилегающей обеденной зоны часто используется разомкнутый контур. Третье лицо, выступающее в роли проектировщика, обычно рекомендует однофазную систему как наиболее лаконичную и простую в установке. Если длина основной линии составляет 3 метра, а боковых плеч — по 1.5 метра, суммарная протяженность конструкции составит 6 метров.
Расчет комплектующих:

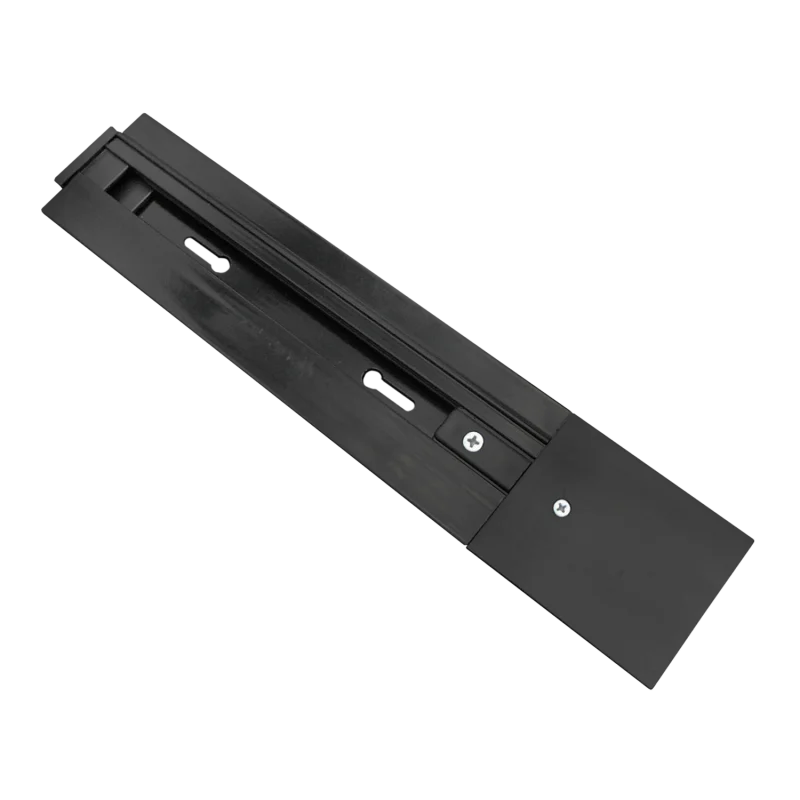

Для такой конфигурации потребуется три шинопровода по 2 метра (артикул 4690612029320) и два шинопровода по 1 метру (артикул 4690612029290), которые будут подрезаться по месту. Соединение углов обеспечивается двумя угловыми коннекторами (AC-W-TL), а стыковка прямых участков — двумя прямыми коннекторами (SC-W-TL). Питание подводится с одного края через ввод питания (P-W-TL), а на противоположных концах устанавливаются заглушки, идущие в комплекте с треком. Эксперты в области электромонтажа указывают, что при такой длине падение напряжения на медных шинах сечением 1.5-2.5 мм² будет пренебрежимо малым — менее 1%, что гарантирует равномерную яркость всех светильников.
Сценарий №2: Сложный «Зигзаг» для длинного коридора или галереи
В узких вытянутых пространствах для визуального расширения часто применяется ломаная линия. Допустим, стоит задача создать зигзаг из четырех сегментов по 1.2 метра каждый под углом 90 градусов. Такая фигура требует особого внимания к механической жесткости соединений.
Расчет комплектующих:
Здесь задействуется три угловых коннектора (AC-B-TL) и пять метровых отрезков шинопровода (R-1B-TL). Важной особенностью является выбор точки ввода питания: эксперты советуют устанавливать ввод (P-B-TL) в центре композиции, если суммарная мощность светильников превышает 1.5 кВт, чтобы распределить ток равномерно. В данном случае, при использовании 10–12 LED-прожекторов мощностью по 15 Вт каждый, общая нагрузка составит около 180 Вт, что составляет всего 5-8% от максимальной пропускной способности однофазного трека (3.7 кВт при 16А).
Сценарий №3: Замкнутый квадратный контур с независимым управлением
Для офисов или переговорных комнат идеальным решением считается замкнутая фигура 2х2 метра. Чтобы реализовать разные сценарии освещения (например, отдельно акцент на стол и отдельно фоновый свет на стены), специалисты рекомендуют использовать трехфазный шинопровод.
Расчет комплектующих:
Для квадрата 2х2 метра необходимо четыре двухметровых трека и четыре угловых коннектора. Однако, в отличие от однофазных систем, трехфазные углы имеют строгую полярность («правые» и «левые»), что важно учитывать при заказе. Мировые тенденции офисного освещения, по данным немецкого института светотехники DIAL, склоняются к использованию DALI-управления в таких контурах. Это позволяет диммировать каждый светильник отдельно, используя ту же четырехжильную архитектуру шинопровода.
Таблица расчета коннекторов для типовых фигур

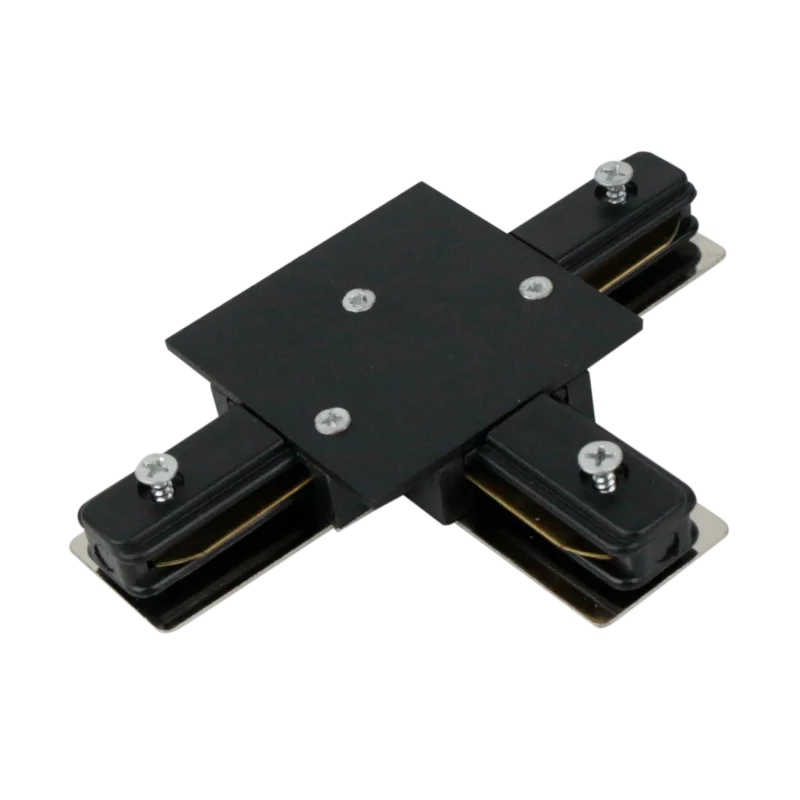

| Тип фигуры | Прямые коннекторы (стык) | Угловые L-коннекторы | T-образные коннекторы | X-образные коннекторы | Вводы питания |
| Линия (4 метра) | 1 (если треки по 2м) | 0 | 0 | 0 | 1 |
| Г-образная (2+2м) | 2 (по одному на плечо) | 1 | 0 | 0 | 1 |
| П-образная | Зависит от длины | 2 | 0 | 0 | 1 |
| Т-образная | 0 | 0 | 1 | 0 | 1 (в торец или в центр) |
| Замкнутый квадрат | 0 | 4 | 0 | 0 | 1 |
| Перекресток (+) | 0 | 0 | 0 | 1 | 1 |
Интересный факт: Согласно исследованиям рынка от Mordor Intelligence, использование гибких коннекторов (артикул 4690612029382) увеличивает скорость монтажа на 25% в помещениях с неидеальной геометрией стен, так как они позволяют нивелировать отклонения углов от 90 до 180 градусов без подрезки профиля.
Глобальные тренды и технические характеристики
Современные стандарты безопасности (IEC 60570) требуют, чтобы любой стык выдерживал механическую нагрузку не менее 50 Н, что обеспечивается стопорными винтами в коннекторах TOP-LINE. В 2025-2026 годах наблюдается переход к минимализму: ширина шинопровода уменьшается, а его несущая способность растет за счет применения сплавов авиационного алюминия серии 6000. Это позволяет подвешивать до 5-7 кг оборудования на каждый погонный метр без деформации конструкции.
